今天第一次组装电脑，好看天资聪明，一看就会，顺便把两个教程分享给大家。

电脑装机分为两个步骤，一个是装硬件，一个是接线。

装硬件的部分就是装主板、电源、硬盘这几个东西，可以看第一个视频；接线是难点，建议看第二个视频，电源线和机箱上面的线其实并不多，主要是开机键和重启键这些线，看下面的图和视频你就懂了。

下面这三个网址，是我参考的教程，装完以后发现，适用于任何主板和机箱。

图解电脑主机电源线接法图解

机箱上的跳线接在主板那些位置？台式电脑主板接线示意图解教程

台式机主板接线示意图解教程

1、机箱连接主板的跳线一般主要有USB 2.0、USB 3.0、前置音频接口（HD_AUDIO）以及POWER SW、RESET SW、POWER LED、HDD LED四个主板跳线，这些跳线分别的含义如下。

RESET SW：机箱重启按键；注：主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。

POWER SW：机箱开关机按键；注：主板上对应位置的插针附近的英文缩写一般为PWR、Power SW、PWR SW、PW、PW SW等。

Power LED：电源指示灯；注：主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED或PLED＋和PLED-等。

HDD LED：硬盘指示灯；

USB 2.0：机箱前面的USB 2.0接口；

USB 3.0：机箱前面的USB 3.0接口；

HD_AUDIO：机箱前面的音频接口；

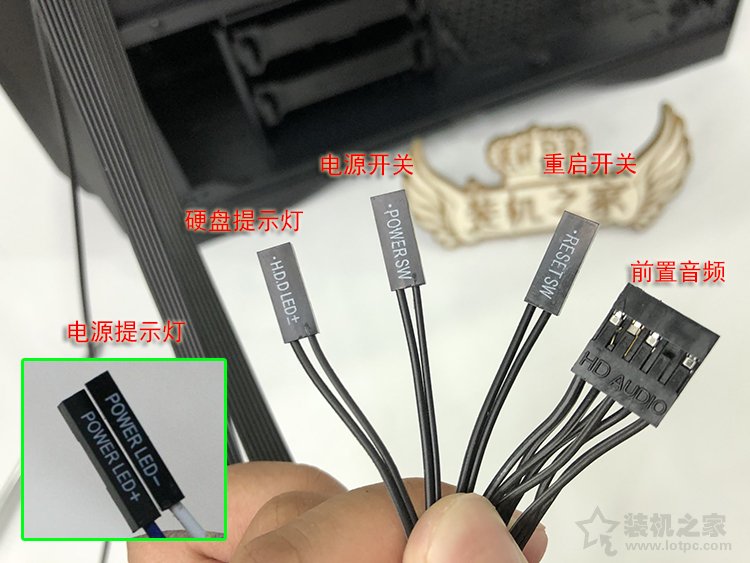

2、我们先来看一下POWER SW、RESET SW、POWER LED、HDD LED这四个主板跳线，在机箱连接的跳线接口上都有清晰的标注，如下图所示。

注：由于我演示的这款机箱没有POWER_LED接口（电源提示灯），考虑到大多数的机箱均有POWER_LED接口，所以上图中增加了。

3、其实在主板上已经有标注这些跳线的接法了，按照主板上提示逐个插入即可。

4、考虑到大家更好的理解，制作了一张POWER SW、RESET SW、POWER LED、HDD LED的主板跳线安装示意图，我们找到主板跳线位置，分别对应插入就可以了，主板跳线接法图解如下图所示。

机箱上的跳线接在主板那些位置？台式电脑主板接线示意图解教程

主板跳线9针接法图解

注：电源指示灯（Power LED）和硬盘指示灯（HDD LED）必须区别正负极，电源开关（POWER SW）和重启键（RESET SW）可以不用区分正负极的，需要注意一下，如上图所示，蓝色线所指处为正极，而红色线所指处为负极。

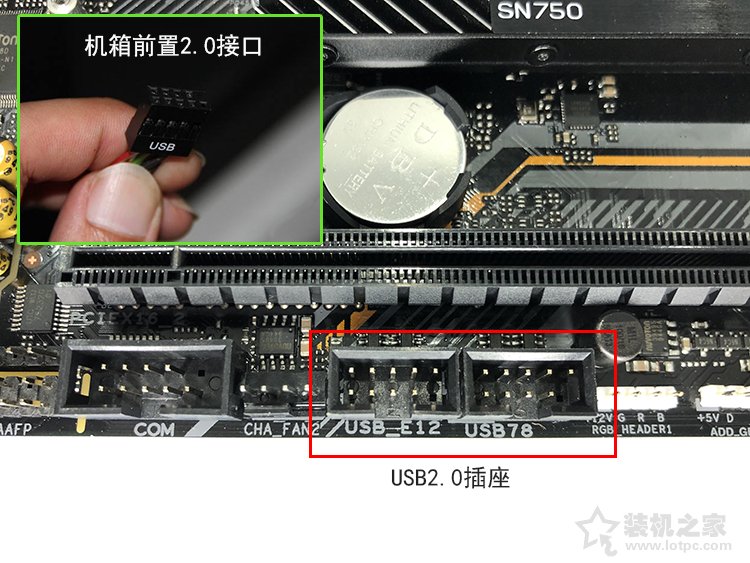

5、找到机箱连接的USB 2.0跳线接口，并找到主板上的USB2.0插座对应插入即可，有防呆设计的，如果插反了是无法插进去的。

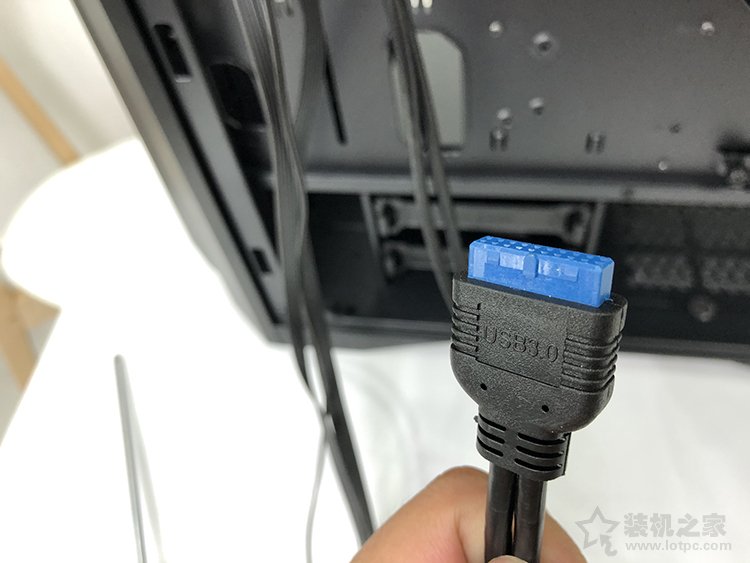

6、如果机箱前置支持USB3.0，那么我们将机箱连接的USB3.0跳线找到，如下图所示。

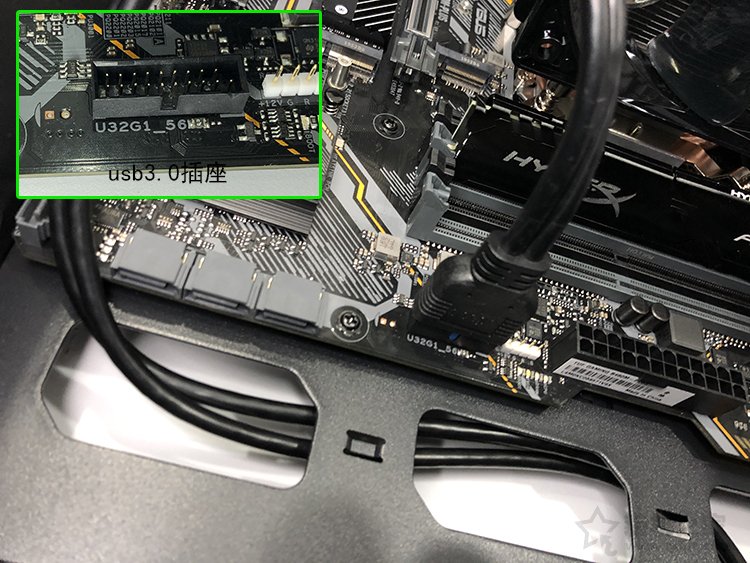

7、找一下主板上的USB3.0插座，直接插进入就OK，也不用担心方向反的问题，反了也无法插入的。

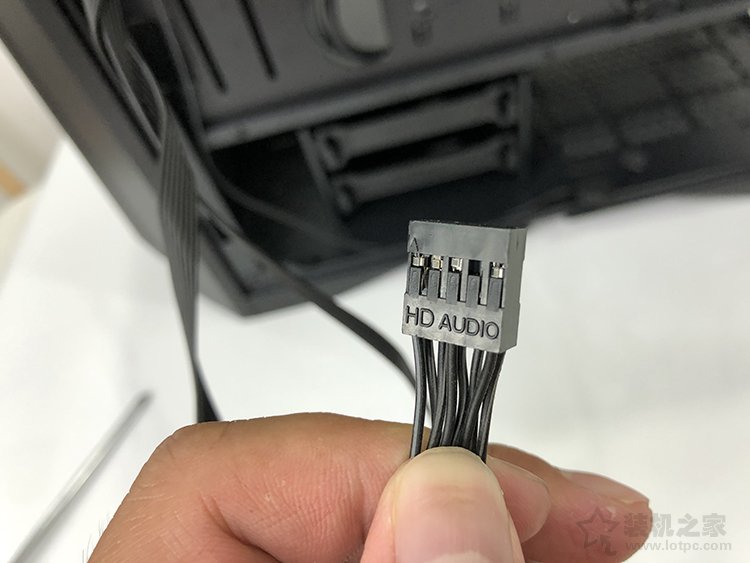

8、机箱前置音频接口，找到主板上的音频接口插座直接插入。此外接口有点类似USB2.0，但是两者防呆设计不同，不能互接。

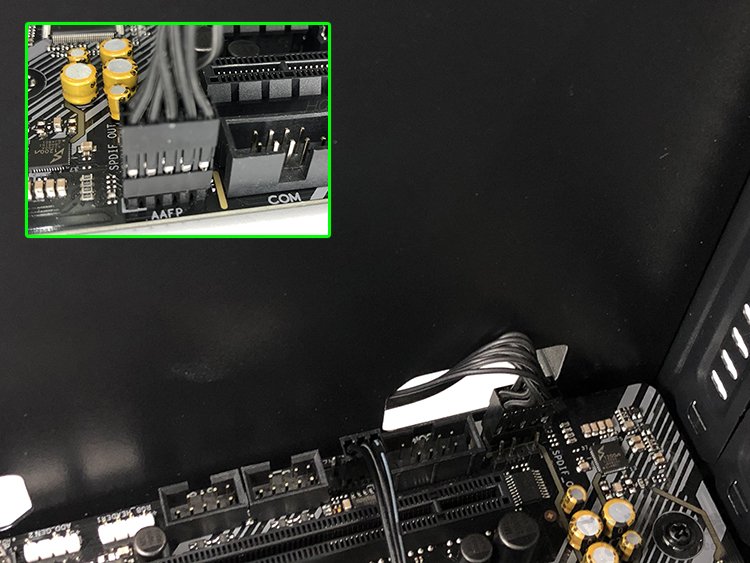

9、主板一般会标注“HD AUDIO”或者“AAFP”之类的，就是前置音频插座，插上去之后，你机箱前面面板的音频接口才能够正常使用，不过做系统之后需要设置一下打开前置音频。

以上就是装机之家分享的台式电脑主板接线示意图解教程，最难的地方就是9针主板跳线接法，对于机箱上的跳线不知道接到主板哪里位置的朋友，不妨参考以上的主板跳线图解教程进行安装，不管您的主板是华硕、技嘉还是微星等品牌，都可以参考的，跳线接法基本相同的，希望本文能够帮助到大家。
